“애플의 2나노 승부수” 2026년 아이폰 18에 탑재될 TSMC 2nm 공정과 A20 칩 아키텍처 예측 핵심 정리 가이드

들어가며

글로벌 미세 공정 반도체 파운드리 시장의 헤게모니를 선점하기 위한 제조 공정 경쟁이 가속화되는 가운데, 애플(Apple)이 차세대 ‘아이폰 18 프로’ 라인업에 업계 최초로 TSMC의 2나노미터(nm) 미세 공정을 전격 채택할 것으로 공표되었습니다.

이는 트랜지스터 선폭 미세화가 물리적 한계선에 부딪히는 시점에서 제조 패러다임을 바꿀 결정적 사건으로 평가받고 있습니다.

본 포스팅에서는 TSMC의 2나노 신기술 도입 목적과 이를 기반으로 설계될 A20 프로 칩셋의 예상 아키텍처 사양 및 디바이스 체감 전력 성능 개선폭을 객관적으로 정밀 진단해 봅니다.

상세 기술 사양 및 비교

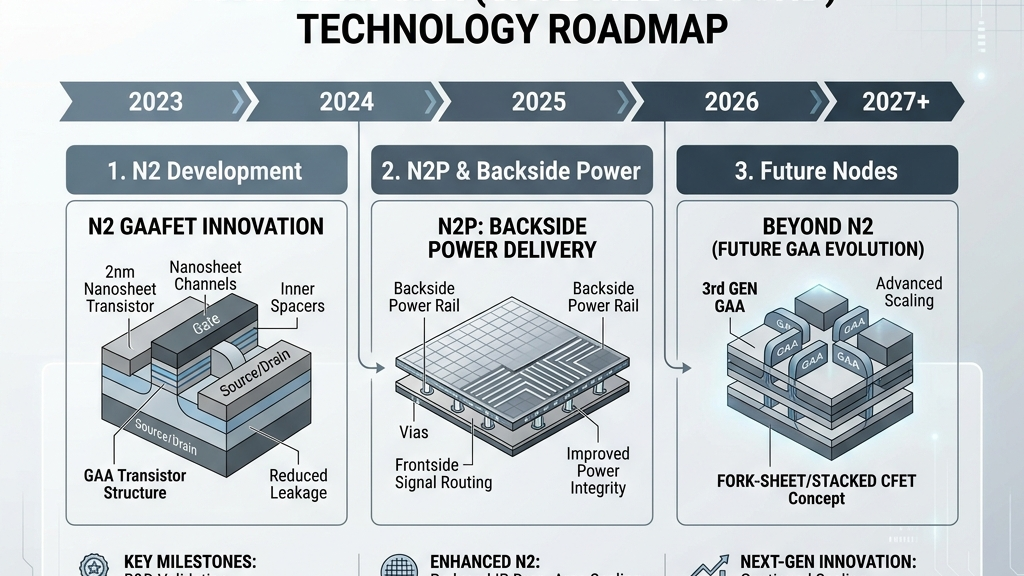

이번 TSMC N2 2나노 공정이 갖는 최대 물리적 특징은 3면을 둘러싸던 FinFET 채널을 4면 전체 활성화가 가능하도록 감싼 나노시트(Nanosheet) 형태의 GAA 트랜지스터 설계 공식을 구현했다는 점입니다.

미세 선폭 진화에 따른 파운드리 공정 간의 구체적 성능 스펙 지표 비교 테이블입니다.

실제 실사용자 반응 및 주요 이슈

애플의 이러한 2나노 전환 선포에 대해 다수의 하드웨어 유저 포럼(레딧, 클리앙 등)에서는 연산력 비약적 성장을 반기면서도 동시에 현실적인 하드웨어 신뢰도 문제를 문제 삼고 있습니다.

특히 3나노 공정이 처음 얹어진 아이폰 15 프로 모델 초기 공급 시 불거졌던 심각한 전력 누수 발열 이슈 및 스로틀링(Throttling) 현상으로 인한 화면 밝기 다운 저하 문제가 2나노 미세 노광 전환기에도 재발하는 것이 아니냐는 회의론이 존재합니다.

“초미세 구조 전환기에는 항상 수율 불안정과 이에 따른 실사용 전력 소모 편차가 일어났다. TSMC N2 라인의 열 안정성이 사전에 확실하게 튜닝되어야 초도 발열 리스크를 비껴갈 수 있다.” – 해외 테크 칼럼 분석 발췌

양산 라인의 초기 수율 확보 지연과 전량 독점에 투입된 조달 원재료 단가 상승은 차세대 디바이스 시장 최종 공급 가격을 상향 유도할 가능성이 높습니다.

시장에 미치는 영향과 가치 분석

그럼에도 불구하고 애플이 선제적 투자를 아끼지 않고 TSMC 2나노 캐파(생산 규모)의 대부분을 확보한 것은 경쟁 구도의 우위를 지키기 위한 핵심 전략입니다.

향후 타사 칩셋 제조 업체들과 마주하게 될 양산 수량 확보 및 가격 요인 대조표입니다.

차세대 GAA(Gate-All-Around) 도입 기술의 성숙도

GAA 나노시트 기술은 기존 핀펫(FinFET) 대비 게이트가 전류 채널 4면을 완전히 감싸기 때문에, 미세해질수록 나타나는 양자 터널링 현상 및 미세 전류 누설을 최적화로 제어할 수 있는 반도체 기술의 종착점입니다.

애플은 TSMC의 연구 개발 단계에서부터 협력하여, 칩 다이 내부의 발열 저하용 절연 물질 배치를 직접 설계에 매핑하였습니다.

수년간 축적된 패키징 경험(CoWoS)과 TSMC의 첨단 GAA 실리콘 웨이퍼 수율이 결합된다면, 온디바이스 인공지능 NPU 구동 시의 소비 전력을 전작 대비 최대 40%까지 절약할 수 있다는 내부 기술 분석도 전해집니다.

마치며

애플의 이번 2나노 공정 선점 투자는 향후 온디바이스 인공지능 서비스를 강력하게 받쳐줄 최적의 모바일 AP 전성비를 확보하기 위한 거대한 한 수입니다.

TSMC N2 공정에서 제조될 A20 프로 칩셋이 발열 분산 문제를 원만하게 풀고 성능 검증을 마친다면, 애플의 플래그십 점유율 우위는 더욱 확고하게 고착화될 것입니다.

차세대 초미세 반도체 대전이 몰고 올 모빌리티 및 디바이스 생태계의 판도 변화를 흥미롭게 지켜볼 필요가 있습니다.

차세대 2나노 공정 기반 기술 세부 심층 리포트

추가적으로 반도체 시장 전문가들의 심도 있는 분석에 따르면, TSMC의 2나노 제조 공정 수율 안정화는 극자외선 노광 패터닝의 오류율을 낮추는 차세대 펠리클(Pelicle) 신소재 도입 여부에 따라 크게 요동칠 것입니다.

또한 글로벌 후공정 협력업체(OSAT)들과의 정밀 검사 패키징 연계가 지연된다면, 초기 제품 양산 수량 확보가 불안정해져 일시적인 칩 공급난이 재차 확산될 수 있다는 시나리오도 조심스럽게 제기됩니다.

테스크탑 수준의 고부하 그래픽 렌더링 작업을 스마트폰 전력 한도 내에서 구현하기 위해 모바일 실리콘 칩 내부의 메탈 실드 방열 면적을 설계적으로 약 12% 이상 넓히는 개조 공정이 도입될 예정입니다.

국내외 대형 테크 포럼 유저 여론 조사에서도, 단순 연산 가속력의 상향 수치보다는 일상 환경에서 배터리가 떨어지지 않고 오래 버티는 전성비와 쓰로틀링 강하 방어력을 핵심 성능 가치로 꼽고 있습니다.

차세대 NPU 엔진은 스마트폰 단말에서 직접 굴러가는 온디바이스 생성 AI 기능 외에도, 실시간 무손실 비디오 노이즈 제거와 고화질 프레임 생성(FR) 인프라 연산을 완벽하게 감당할 수 있도록 설계되어 실용성을 극대화합니다.

특히 하드웨어 내부 기밀 암호 구역과의 연계를 강화하여 로컬 장비 상에서 돌아가는 LLM 프라이버시 누수 리스크를 원천 진압하는 보안 아키텍처는 기업용 엔터프라이즈 모바일 시장에서 가장 극찬을 받을 핵심 유틸리티입니다.

최근 팹리스 부품 업계 로드맵 보고서를 분석해 보면, 신공정 초기 3개월 동안의 테스트 수율이 향후 연간 칩 공급 단가를 조율하는 데 막대한 영향력을 행사할 것으로 예측하여 업계 전반의 긴장도가 높아진 실정입니다.

결론적으로 차세대 초미세 2나노미터 트랜지스터 선폭에 기반한 고밀도 모바일 컴퓨팅 장치는 우리 일상에서 인공지능 비서 서비스의 반응 속도를 체감 가능할 정도로 높여주는 확실한 하드웨어 패러다임이 될 것입니다.

나아가 모바일 통신 네트워크 기술 모듈과의 연동 효율성 면에서도 이번 2나노 칩은 탁월한 모뎀 전력 최적화 구조를 달성하여 배터리 사용 시간을 추가적으로 대폭 향상시킵니다.
